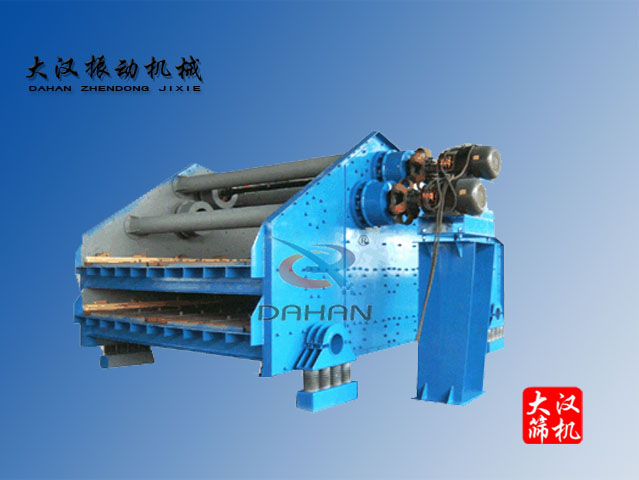

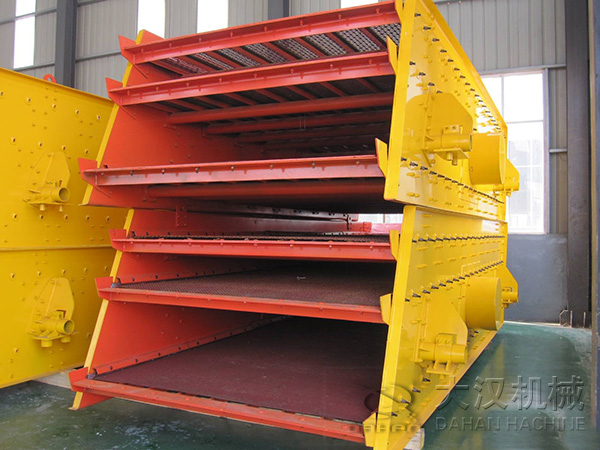

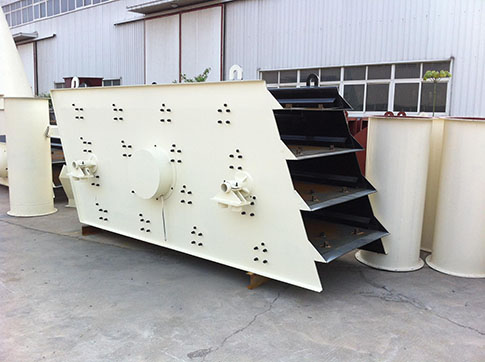

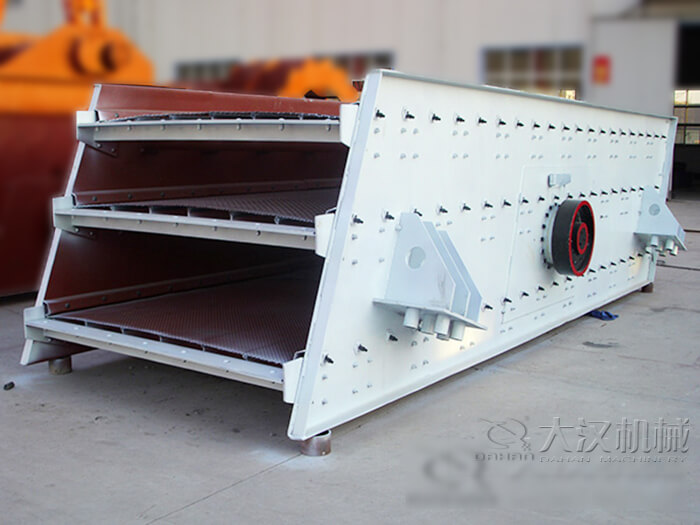

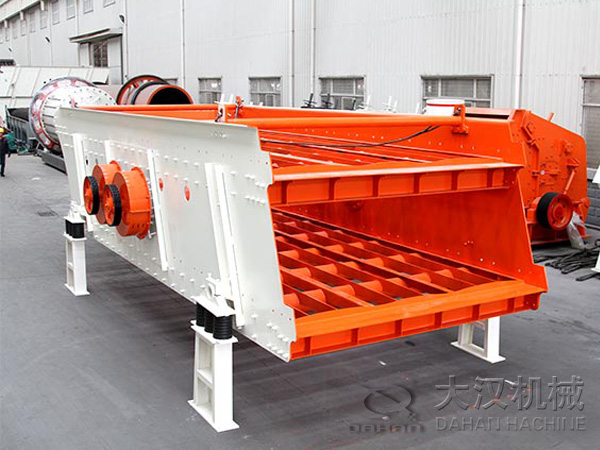

yk圓振動篩

yk圓振動篩概述：

yk圓振動篩做圓形運動，是一種多層數振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。振動篩在結構上采用筒體式偏心軸激振器及偏塊調節振幅，鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力，是一種多層振動篩。

yk圓振動篩型號說明：

2 Y  k
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └──────────　篩面長度dm
│ │ │ │
│ │ │ └───────────-　篩面寬度dm
│ │ │
│ │ └─────────────　軸偏心振動器
│ │　
│ └──────────────-　圓振動
│
└────────────────　篩面層數（單層不寫）

yk圓振動篩工作特點：

1、 采用塊偏心作為激振力，激振力強。

2、 篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；

3、 采用輪胎聯軸器，柔性連接，運轉平穩；

4、 采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理大、壽命長、電耗低、噪音小。

我廠生產的yk圓振動篩具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，產量能耗均達到國家標準，居國內外先進水平，備受各行業用戶的好評。

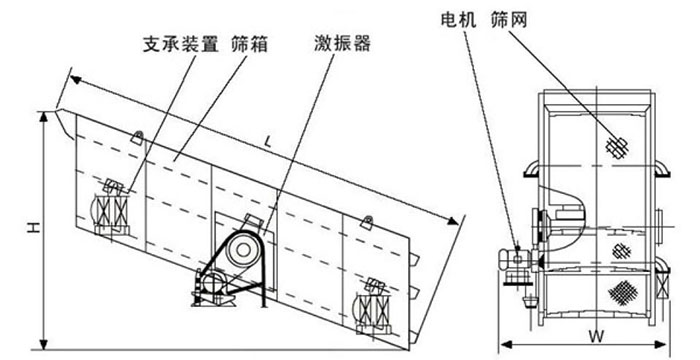

yk圓振動篩主要結構：

yk圓振動篩由偏心式激振器、篩箱、電動機、底座及支承裝置組成。

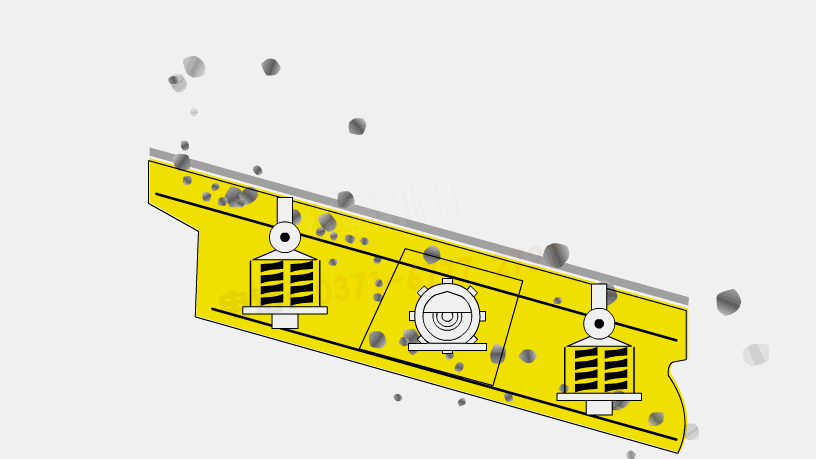

yk圓振動篩工作原理：

電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

yk圓振動篩型號對應的主要技術參數:

型號	篩面面積m2	給料粒度mm	處理量t/h	雙振幅	電機		單點動負荷(N)	大動負荷 (N)	外型尺寸 長×寬×高
					型號	功率Kw
YK1236	4.3	＜200	70-250		Y160M-4	11	±802	±4008	3757×2364×2456
2YK1236	4.3	＜200	70-250		Y160M-4	11	±802	±4008	3757×2364×2456
YK1536	5.4	＜400	200-650		Y160M-4	11	±931	±4655	3757×2670×2437
2YK1536	5.4	＜400	200-650		Y160L-4	15	±931	±4655	3757×2715×2437
YK1836	6.5	＜400	250-750		Y160M-4	11	±980	±4900	3757×2975×2437
2YK1842	6.5	＜400	250-750		Y160L-4	15	±980	±4900	3757×3020×2437
YK1842	7.6	＜400	300-850	9-11	Y160L-4	15	±928	±4640	4331×3020×2700
2YK1842	7.6	＜400	300-850		Y160L-4	15	±928	±4640	4331×3020×2700
YK1848	8.6	＜400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
2YK1848	8.6	＜400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YK2148	10	＜400	450-1150		Y180M-4	18.5	±2889	±14445	4945×3423×3501
2YK2148	10	＜400	450-1150		Y180L-4	22	±2889	±14445	4945×3463×3501
YK2160	12.6	＜400	550-1350		Y200L-4	30	±2889	±14445	6116×3619×3849
2YK2160	12.6	＜400	550-1350		Y200L-4	30	±2889	±14445	6116×3619×3849
YK2460	14.4	＜400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846
2YK2460	14.4	＜400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846

yk圓振動篩使用和維護：

振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。

yk圓振動篩選用須知：

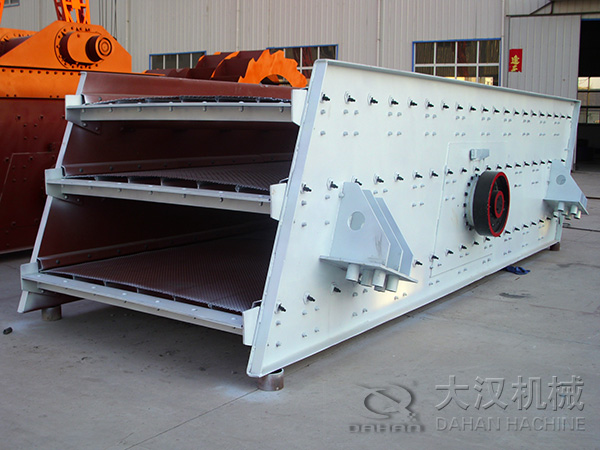

1、篩機分單層和雙層，并有輕型和重型之分。

2、篩網結構有編織闖、沖孔篩板。如果選用鐵簽式篩板可按要求設計。

3、雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。

4、電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貸。

5、給科箱為選擇件，用戶如有要求，可供給料箱。

6、在選用時如有改變篩面傾角的要求，可另行設計。

7、基礎螺拴由用戶自備。
