方形搖擺篩

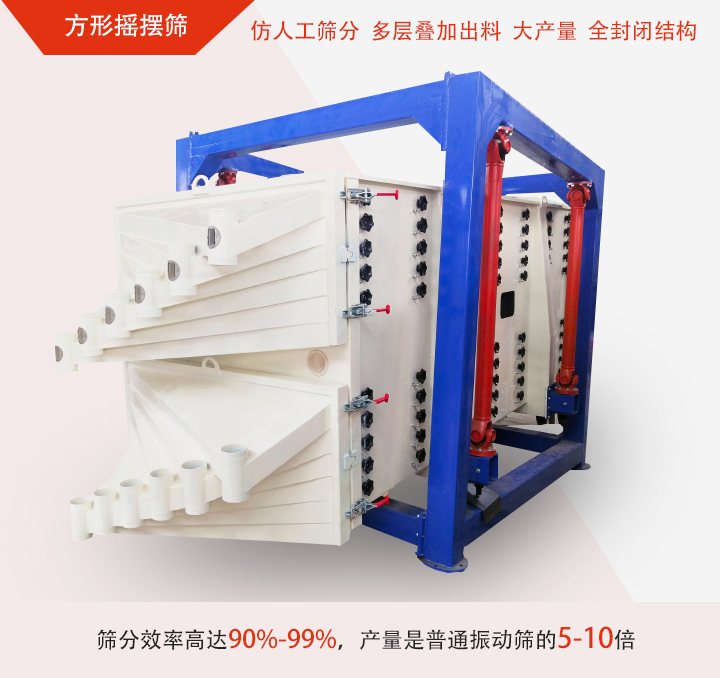

方形搖擺篩介紹

方形搖擺篩也叫往復篩，模仿了人工篩分的動作，將振動器發生振動加搖擺運動傳至篩面，從而使物料在篩機前部迅速分散，每層篩網均有篩網防堵清理裝置，篩分機在工作狀態下連續不停地對篩網進行清理，保證篩網不堵孔，適合篩分機制砂、石英砂等顆粒、分粒的干、濕式篩分。

方形搖擺篩視頻

篩分機制砂

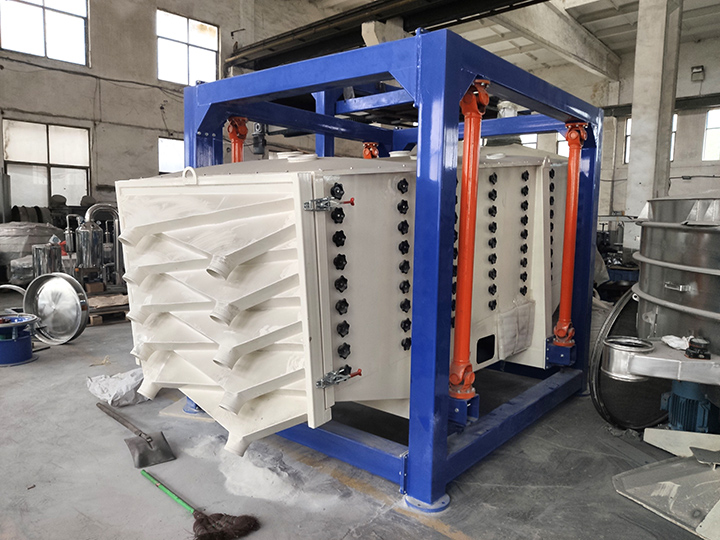

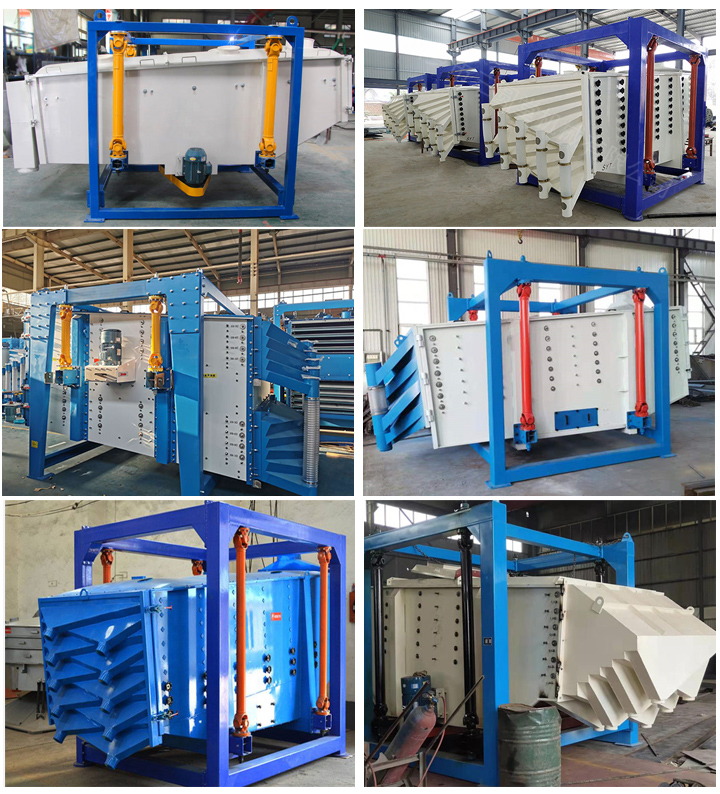

方形搖擺篩圖片

方形搖擺篩的工作原理

方形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

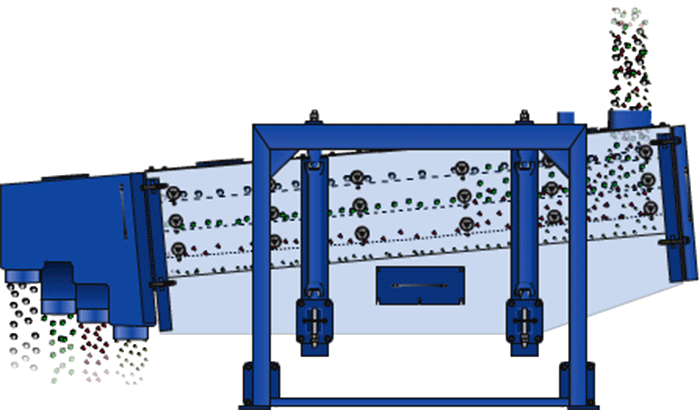

當方形搖擺篩啟動后，篩機搖動體即篩箱在慣性力的作用下做前后往復運動，篩箱帶動篩面做周期性搖動，從而使篩面上的物料隨篩箱一同做定向跳躍式運動，期間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續翻滾跳躍運動后從排料款排出，進而完成整個篩分工作。

方形搖擺篩的技術參數

型號	有效篩分面積（m²）	功率（KW)	篩面傾角（º）	層數	回轉頻次(r/min)	篩箱行程（mm)
FYBS1030	3	3	5-8	1-5	180-260	25-60
FYBS1036	3.6	3	5-8	1-5	180-260	25-60
FYBS1230	3.6	4	5-8	1-5	180-260	25-60
FYBS1236	4.32	4	5-8	1-5	180-260	25-60
FYBS1530	4.5	5.5	5-8	1-5	180-260	25-60
FYBS1536	5.4	5.5	5-8	1-5	180-260	25-60
FYBS1830	5.4	7.5	5-8	1-5	180-260	25-60
FYBS1836	6.48	7.5	5-8	1-5	180-260	25-60
FYBS2030	6	7.5	5-8	1-5	180-260	25-60

方形搖擺篩性能優勢

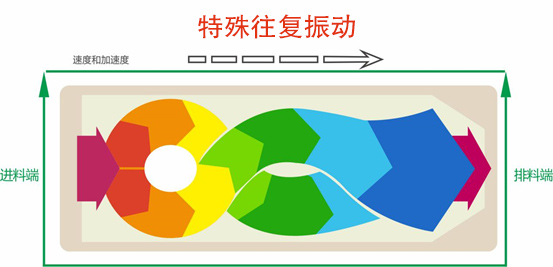

1、特殊方形往復振動，使物料可以快速分散到篩面上，增加透篩率；

2、比一般慣性振動篩有更高的處理能力和篩分效率，產量是普通振動篩的5-10倍或更高；

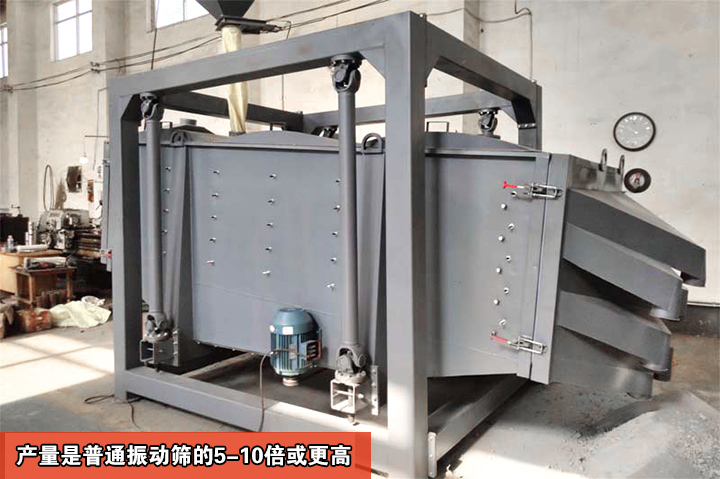

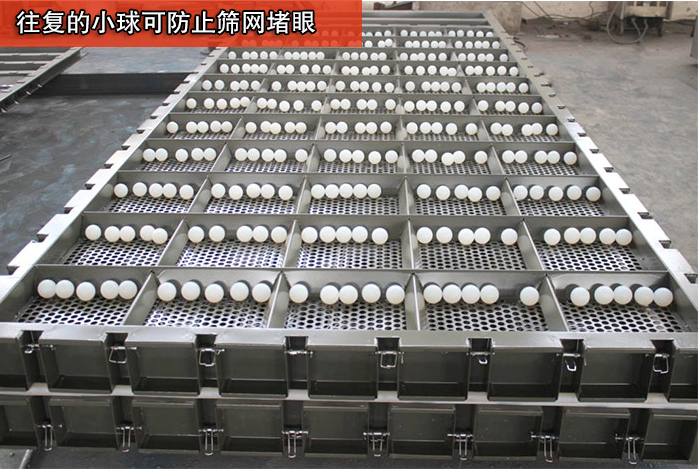

3、有專門的清網裝置，撞擊產生的振動有助于物料的分離和粘在一起的顆粒的分離，可直接去除粘附在篩網上的顆粒，保持篩網清潔；

4、可人為的控制物料在篩面上的運動軌跡和滯留時間，即在有限空間；

5、全密閉結構，可保證物料在篩分過程中不會出現出現揚塵現象。

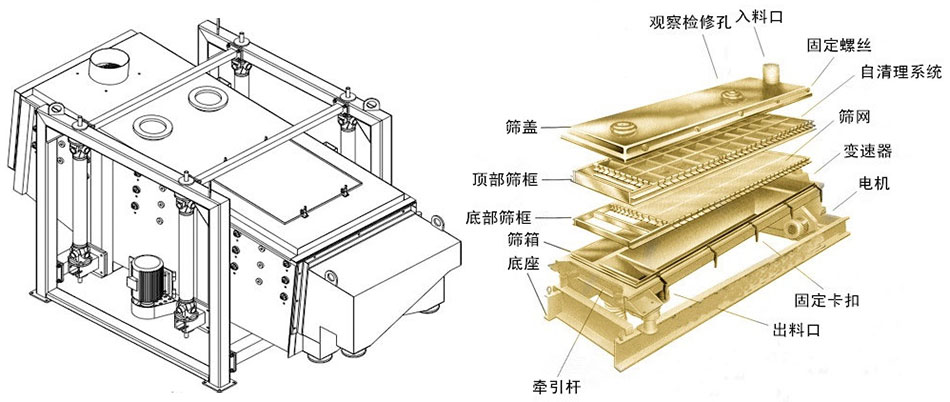

方形搖擺篩圖紙

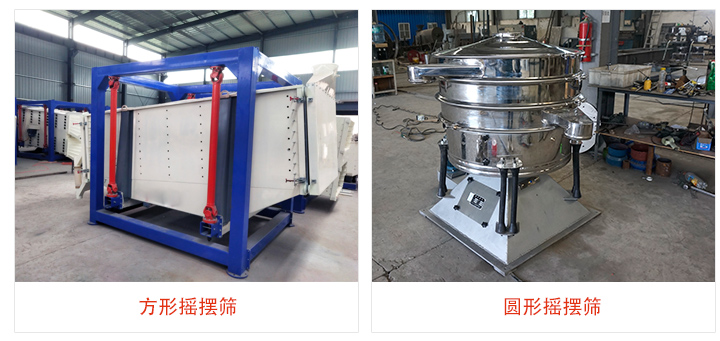

方形搖擺篩和圓形搖擺篩區別

1、篩分物料不同

方形搖擺篩可對化肥、淀粉、冶金、非有色金屬、有色金屬、磁性材料等粉狀物料進行有效的篩分工作。

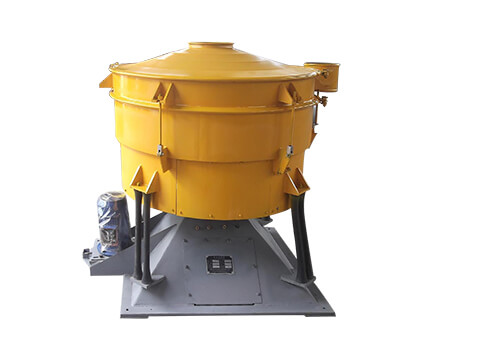

圓形搖擺篩適合對圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精細篩分的物料進行篩分。

2、篩分效率不同

方形搖擺篩采用了平面回轉原理，回轉頻次180-260轉/分，篩面傾角0~5°，可對300目以下物料具有很好的篩分效果，篩分效率可達98%以上，每小時產量可達100噸。

圓形搖擺篩篩分精度在80-500目內，篩分精度高達90-95%，高達5倍的單位面積產出，到6級分離，篩分效率高達90%-99%，使用硅橡膠球、超聲波等高效清網裝置系統，篩孔不會堵塞，產量范圍在6~60噸/時之間。

3、安裝環境不同

方形搖擺篩對基礎承載地面要求較小，由于其采用了平面回轉運動原理，有效地降低了設備的動靜比和基礎動載荷，只要求是硬化地面即可。

圓形搖擺篩對基礎承載地面有嚴格的要求，安裝圓形搖擺篩時除了需要是硬化地面外，還需要地面平整，不應有明顯坡度等。

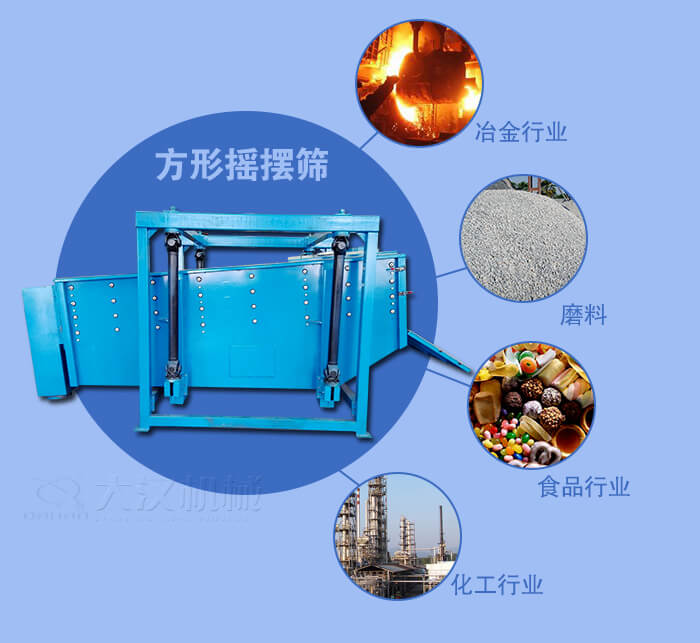

方形搖擺篩適用領域

方形搖擺篩是一款多用途新型的高效篩分設備，通常適用于水泥、化肥、造紙或食品等行業，適合各種與顆粒、粉粒有關行業的干、濕式篩分例如：冶金，有色金屬，非有色金屬，食品，磨料等行業。

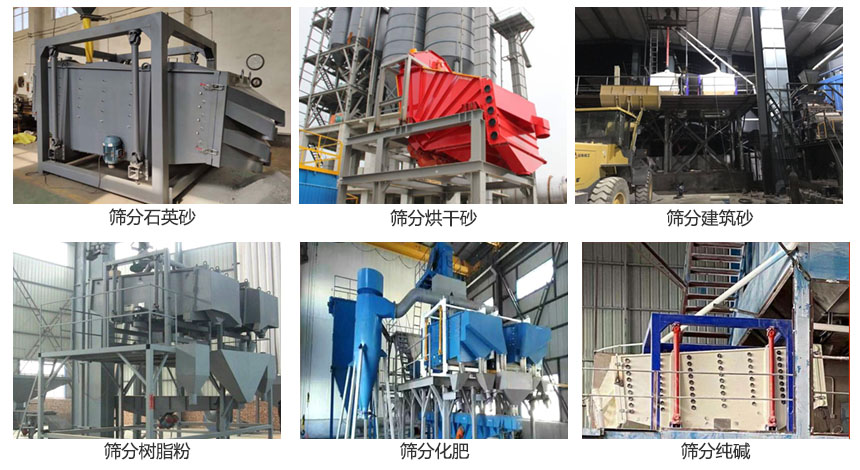

方形搖擺篩使用現場

方形搖擺篩選型須知

1、確定產量：篩分面積越大、產量越高，購買時請根據生產要求合理選擇;

2、篩選精度：方形搖擺式篩網表面的篩分機精度和面積與電機功率有關，因此在選擇時請提供詳細的生產要求;

3、確認材質：常用材料可分為Q235碳鋼和304不銹鋼， 如果生產材料有腐蝕或對衛生的要求很高，請使用不銹鋼板，相應的價格會略高;

4、電機功率：電機功率決定篩分產量和篩分精度，電機的激振力越強，產量和篩選精度越高，這里需要注意調整應在電機的公差范圍內，否則容易出現篩框和篩網破裂的問題。

方形搖擺篩廠家

新鄉市大漢振動機械有限公司位于振動篩之鄉-河南省新鄉市，是一家專業的振動篩生產廠家，生產的方形搖擺篩性能佳、價格低、質量優，關鍵是價格設定非常合理，歡迎新老客戶來廠進行參觀選購。

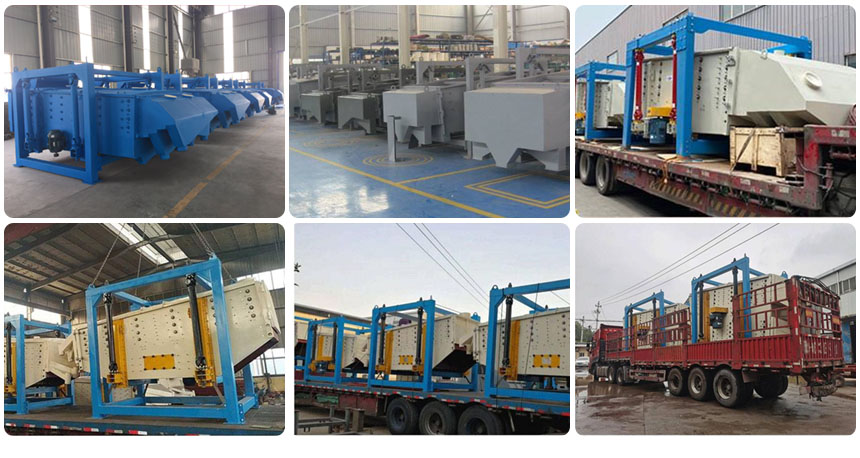

發貨圖片
