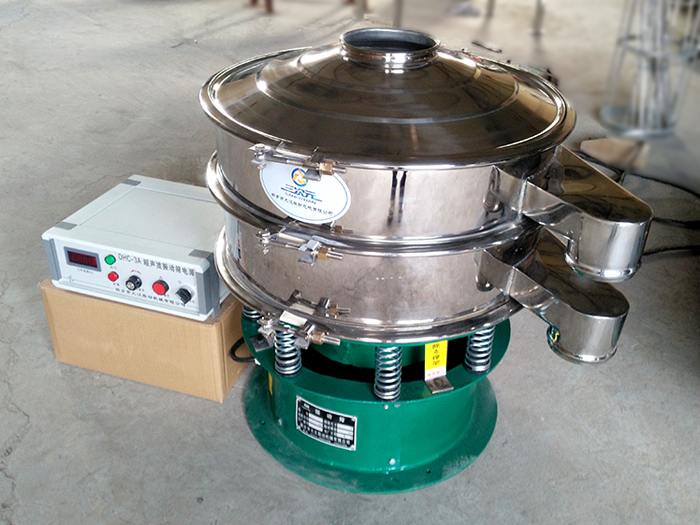

超聲波振動篩

關于超聲波振動篩

超聲波振動篩是在普通振動篩的基礎上增加的超聲波系統，將超聲波頻率施加于篩上，超聲波系統對篩網施加高頻振動，振動頻率打破了表面張力，使不銹鋼網有效地?zé)o摩擦，并防止過大和過小的顆粒堵塞或堵塞篩網，可分離20微米（635目）的細粉，還增加了篩分產量并減少了清潔時間。

超聲波振動篩工作原理

超聲波振動篩是將220V、50Hz或110V、60Hz的電能轉化為18KHz等高頻電能，輸入超聲波換能器，轉化為18KHz等機械振動，從而達到篩分、清網的目的，它消除了篩孔上的靜電、粉體的結塊造成的堵塞問題，并且不改變被篩物料的特性。

變頻裝置是改變普通篩分機的振動頻率，使物料在同一單位時間內的振動頻率增加，從而增加物料同時通過篩孔的次數，使篩分機更高效，更精細，適用范圍更廣。

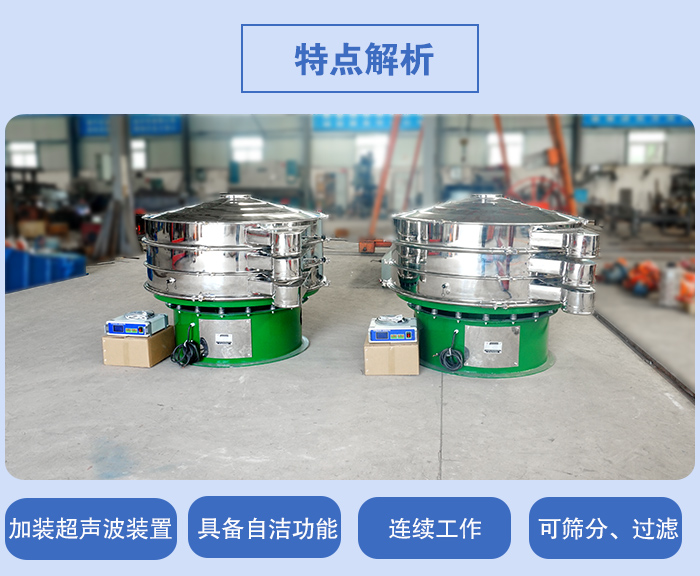

超聲波振動篩的特點

1、使用超聲波頻率振動篩網，使篩網不會堵塞，同時允許分離精度低至 20μm（#635目）。

2、超聲波篩分可使粉體更快地通過篩孔，提高篩網穿透效率，從而提高篩分能力10倍。

3、電源可在18K-40K之間自動調節，可根據物料比重由低頻轉換為高頻。換能器可連續工作12-24小時。

4、防止篩網過載不僅可以減少生產停機時間，還可以減少清潔篩網所需的時間。

5、無需用彈跳球清潔裝置，防止橡膠磨損造成二次污染。

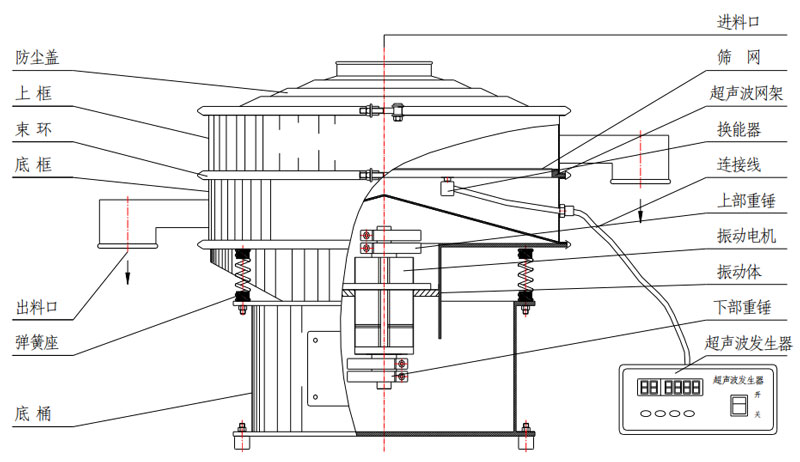

超聲波振動篩結構：

超聲波振動篩主要由超聲波共振電源、振蕩器、外網環和共振環、篩網、網架、振動電機、彈簧等部分組成。

超聲波諧振電源：高頻大功率超聲波諧振電源發生器，采用數字調頻調幅，可根據不同的屏蔽狀態（不同的材料柵格結構）自動跟蹤諧振點，長期工作穩定，發熱小，使用方便。

高頻連接線：用電纜連接超聲波發生器和超聲波換能器。

換能器：密封結構可防止細粉進入，可選擇內置式或外置式。

超聲波網架：由框架和諧振環組成，根據框架的大小，我們可以在框架中插入數量可變的波導環。

超聲波振動篩視頻

篩分陶瓷原料

篩分氧化鋁粉末

超聲波振動篩技術參數

型 號	有效直徑 mm	篩分面積 m2	篩網規格 目	層 數 層	輸入電源 V/HZ	超聲波 型 號	換能器 位 置	頻 率 KHz	超聲波 檔 位	功 率 Kw
DHC-200	200	0.03	10-1200	1-7	220/50	ZTC-7	外置	38KHz	連續1-9檔 脈沖2檔	0.18
DHC-400	340	0.09	60-635	1-3	振動篩 380/50 超聲波 220/50		內置/外置			0.25
DHC-600	540	0.23								0.55
DHC-800	730	0.42								0.75
DHC-1000	900	0.64								1.1
DHC-1200	1100	0.95								1.5
DHC-1500	1400	1.54								2.2
DHC-1800	1700	2.27								3.0

超聲波振動篩與普通振動篩的區別

模型	測試材料	網格尺寸	振動篩	超聲波振動篩
?1000	碳化硅	500目	不能過篩	1500公斤/小時
Ф1000	鎢粉	600目	15分鐘不篩出細粉	30公斤/小時
Ф1000	維生素C粉	100目	1公斤/小時	120-150公斤/小時
Ф600	花粉	400目	15分鐘不篩出細粉	15分鐘過篩
Ф1000	鈷粉	400目	10公斤/小時	300公斤/小時
Ф1000	釹鐵硼粉	300目	32.2% 篩余物 30 分鐘	30分鐘篩出6.9%的殘?jiān)?/td>
Ф1000	金鋼砂粉	300目	不能過篩	1300公斤/小時
Ф1200	三氧化二銻	80目	700公斤/小時	2000公斤/小時

超聲波振動篩應用行業

超聲波振動篩是在旋振篩的基礎上加裝了一套超聲波系統。由超聲波電源、換能器，共振環，連接線四部分組成。好處主要有:

1.提高篩分速度，使得超聲波振動篩在篩分粉末、顆、漿液類物料時產量是普通振動篩的數倍，所以超聲波振動篩篩分精度可達95%以上，可以完全實現500目以下高精細粉末物料的篩分作業

2.超聲波系統中有一個高頻率低振幅的超聲振動波，這使物料得以低空是浮在篩面，從而增加物料的篩分精度3篩機在振動電機的作用下做二維運行的同時受到了一個來自換能器的高頻低振幅超聲振動波，使物料低空是浮在篩面，從而有效的解決物料堵網問題

目前，超聲波振動篩已經成功應用在200目-600目精細物料中，廣泛適用于碳化硅、合金粉末、銀粉、不銹鋼粉、鎢粉、鎳粉、鉆粉、粉未涂料丁米酮粉、麥芽粉、病毒坐、咖啡粉、電磁粉、負極材料、激光粉等行業，在性能上實現了非常大的突破。

超聲波振動篩安裝與調試

1、底格的安裝

①將橡膠密封件戴在底格下沿

②將底格放在篩盤之上，注意上下碰塊的吻合

③安裝振動篩專用束環，然后鎖緊

2、網架及篩格的安裝

①將新型密封件裝于中空粘接網架邊緣，將網架反置與工作臺，放上超聲環，上緊螺絲

②在超聲環上連接超聲換能器并縮緊

③將上好超聲環及超生換能器的網架扣于底格篩盤,注意旋轉網架,使換能器導線拉緊不碰底格,將換能器導線從底格出線孔穿出,用螺母鎖緊。

④壓上篩格,帶上振動篩專用束環縮緊,用皮捶沿束環四周敲擊再次鎖緊

⑤按照超聲波發生器銜接線的標識,直接插入接口并且鎖緊,使得超聲波發生器的電源與篩機超聲波接口正確銜接。

3、防塵蓋的安裝

①將橡膠密封件裝于篩格上面,密封件窄邊在下,寬邊在上

②將防塵蓋置于篩格之上,對齊

③裝上束環,鎖緊

4、調試：

①先打開超聲電源，查看超聲是否正常工作，再打開篩機電源

②調整下部重錘角度，根據物料需求，應調制15度、30度或45度

③將超聲波發生器電源上微調旋扭旋至小，翻開超聲波發生器電源開關，調查電流表有無反常，(在正常情況下，電流應小于200mA)。

④檢查調試超聲波振動篩分過濾機,并且要使物料運行軌道達到標準運行的軌跡。

⑤運行超聲波振動篩分過濾機,稍微投點料并且微調超聲波發生器電源上微調旋扭，使篩網到達一個理想狀況。(電流應小于200mA)在超聲波振動篩正常的情況下,就可以均勻投料然后進入正常運轉。

超聲波振動篩換網圖示

換網準備工具：扳手、網架清潔劑、丙酮、軟布、繃網工具（橡膠錘）、剪網工具和瞬干膠。

1、首先我們先將網架清潔干凈，再用干凈的軟布條蘸取丙酮將粘結面擦干凈；

2、然后把繃網環平鋪在干凈的臺面上，再將需要安裝的篩網放在篩網換上，鎖緊卡箍，使得篩網平整繃在繃網環上；

3、上面兩個環節完成之后，我們?cè)偌羧ザ嘤嗟暮Y網，再將篩網架支于懸空處；

4、此時再用膠水混合充分后，均勻涂抹在網架上；

5、此時我們?cè)賹⒖嚲W(wǎng)環平穩放在網架上，但需要注意的是，上面的那層繃網朝下放在網架之上；然后將壓塊螺絲均勻平穩的上于繃網的周圍，使周圍受力均勻、網架上的膠可以更好的滲透在篩網之上，再等待膠干透；

6、膠干透之后，我們先松掉壓塊螺絲后，將繃網環上的鎖緊卡箍松開，拿下繃網環后，即可正常使用。

二、無繃網工具換網方法

所需工具：扳手、網架清潔劑、砂紙、丙酮、軟布、剪網工具、橡膠錘和瞬干膠等，具體換網方法如下：

1、我們首先將網架清潔干凈，然后把將要涂抹瞬干膠的粘結面用砂紙打毛，隨后用軟布蘸取丙酮將粘結面擦干凈；

2、做完上面操作后，再把所需安裝的篩網平放在趕緊的臺面上，將網架放在篩網上，注意網架方向是裝換能器的位置向上，這點需要特別注意；

3、隨后再把超出網架的篩網從網架的邊緣處向上卷起來拉緊并剪掉；再將卷起來的篩網點粘在網架背面，使篩網可以平整繃緊在網架上；

4、再將密封膠圈裝在網架上；

5、將網架安裝在不銹鋼振動篩上，壓好上框，鎖緊束環，再用橡膠錘均勻敲擊束環的四周，使力量分布均勻，再用上框把篩網壓緊在網架上；

6、做完上述的5個步驟后，在粘結面上均勻涂膠，再涂膠的同時用手指輕輕扣住篩網，使膠可以分散均勻，約半小時在涂膠一次，等待膠干透即可正常使用。
